【BYP-0946纺织机械电磁铁】工作原理
产品通电时,滑杆吸入,锁舌收回,达到自动开锁作用。
【BYP-0946纺织机械电磁铁】产品参数
产品型号:BYP-0946
主要应用:纺织机械,机械锁等自动机构用。
耐压等级:AC1200V(50/60Hz)1Sec(击穿电流10mA)
耐温等级:155°C
工作环境:零下-20°C到65°C
响应时间:30ms
尺寸精度:0.1mm
行程范围:0-10mm
包装方式:吸塑加纸箱
工作电压:DC6-48V
工作寿命:100万次
复位方式:断电弹簧复位。

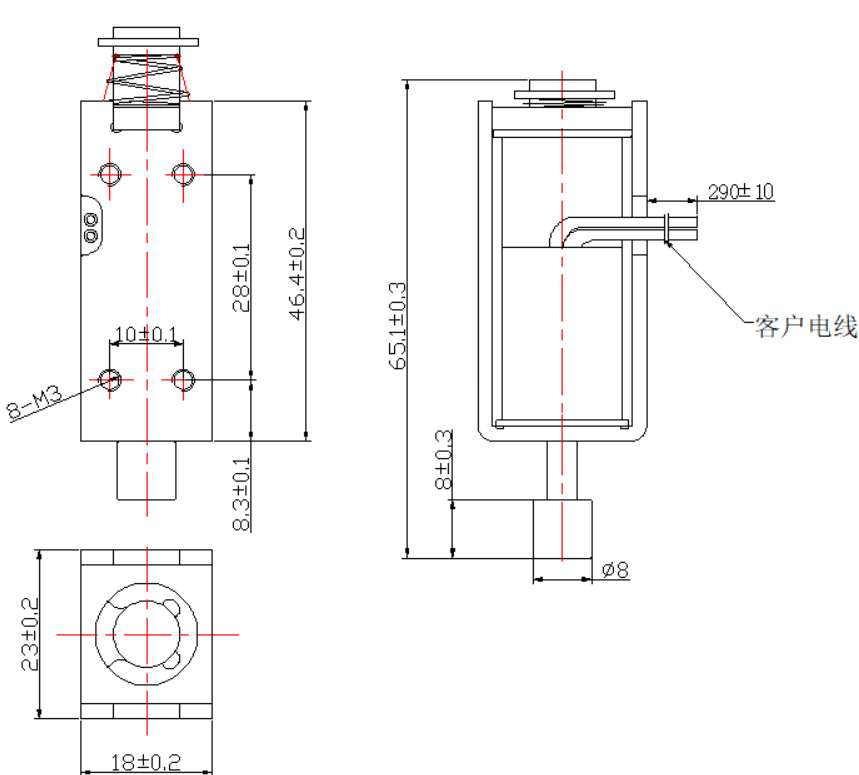

【BYP-0946纺织机械电磁铁】外形尺寸
1.产品外形尺寸:长46mm*宽23mm*高18mm
2.推拉杆直径9mm
【BYP-0946纺织机械电磁铁】电气参数
通电率=通电时间/(通电时间+断电时间)X100% | 100% | 50% | 25% | 5% |
连续 | 间歇 |
最大通电时间( 秒 ) | ∞ | 50 | 18 | 2 |
最大功率( W ) | 8 | 15 | 25 | 60 |
工作电压(V) | 所对应通电率的电阻 |
6 | 4.5 | 2.4 | 1.4 | 0.6 |
12 | 18.0 | 9.6 | 5.8 | 2.4 |
24 | 72.0 | 38.4 | 23.0 | 9.6 |
36 | 162.0 | 86.4 | 51.8 | 21.6 |
48 | 288.0 | 153.6 | 92.2 | 38.4 |
