推拉电磁铁的行程

推拉电磁铁的行程

一、     推拉电磁铁分类：

从产品结构上分，分为框架推拉电磁铁，圆管推拉电磁铁。框架推拉电磁铁主要是外壳由U形或C形，O形的导磁铁板冲压或加工而成，页圆管推拉电磁铁，则是由管形导磁铁材料加工成的外壳。不管是哪种推拉电磁铁，从原理来讲，都是一样，而且其体积大小和行程力量的关系也都相近。

二、     推拉电磁铁行程：

行程：前面有讲到过，行程是指：电磁铁通电，可动滑杆从起点运动到终点的距离，我们称之为行程。

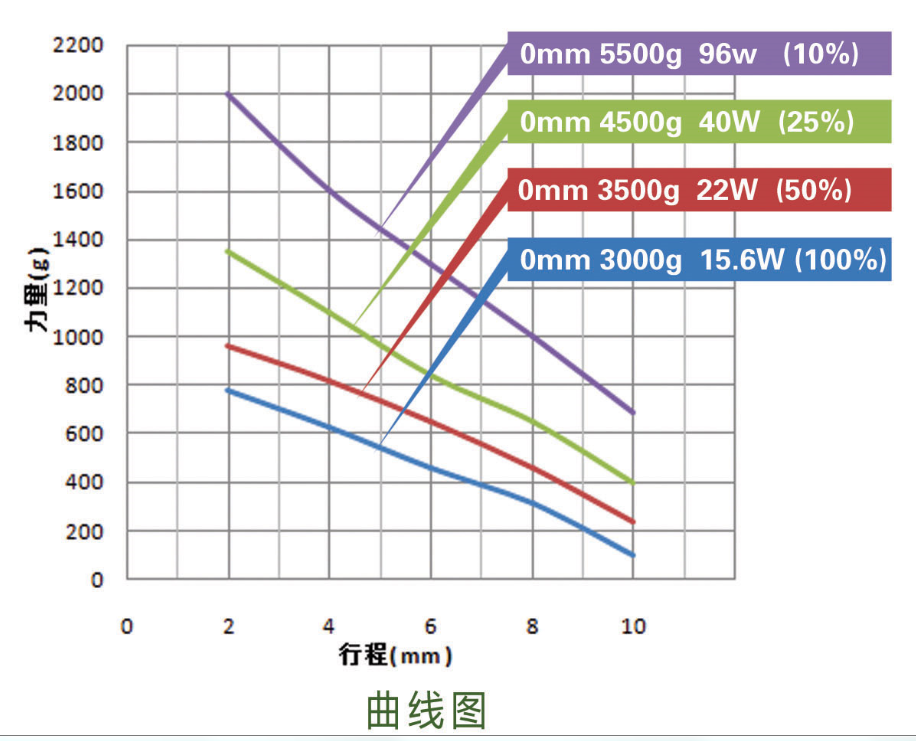

行程越小，产品在同样的体积、通电率、功率的情况下，那么力量就越大，反之，行程越大，产品力量就越小。行程和力量他是一个曲线图，如下表所示，当2mm行程时，各种功率的力量都较大，行程越大后，力量都越来越小，直至拉不动推拉杆。更是拉动不了任何负载。

三、 最大行程和最小行程：

现有市场中，行程最小的推拉电磁铁0.5mm，

行程最大的推拉电磁铁，那这个数就没有准了，其实再大都可定制，只是代价问题，我司做过最大行程为500mm。为定制产品。

四、     行程大小和体积的关系：

一般其况下，我司自凭经验认为，一般行程大小在电磁铁主体长度的30%以内，如主体长40mm的电磁铁，行程一般不好超过13mm，超过就没力量了。

以上为做电磁铁十五年的经验之谈，没有一定的科学依据，只是供大家型参考及同行探讨。
