保持电磁铁原理

保持电磁铁原理

1. 原理特性：
    保持电磁铁一般用于一些功耗较小的产品上，因为不想过多的使用电流量，所以选用保持电磁铁，产品只要给一个瞬间通电（预计20ms-50ms的时间，具体时间根据产品大小而定）就能实现推出或拉回的动作，且断电后在推出或拉回的位置上保持住，不用像常规推拉电磁铁一样，还要一直通电才能保持在行程位置。

    主要的原理是，产品用线圈加永磁铁的方式，通电线圈通电，抵消永磁铁的磁力，且线圈的推拉力大于永磁铁的力，达到推动或拉回的动作后，再断电，那么电磁铁中间的可动杆，就保持在推动或拉回的位置。

其通电的方式有好多种，控制其伸出或缩回的动作，根据其电线的数量来确定，有的两根线，有的三根线，有的四根线。下面会一一介绍。
2.通电动作方法：
    二根线的保持电磁铁：假如是一根红线，一根黑线，当红线接电源正极时，黑线接电源负极时，产品动作杆伸出动作，当红线接电源负极时，黑线接正极时，产品动作杆缩回。如下图：

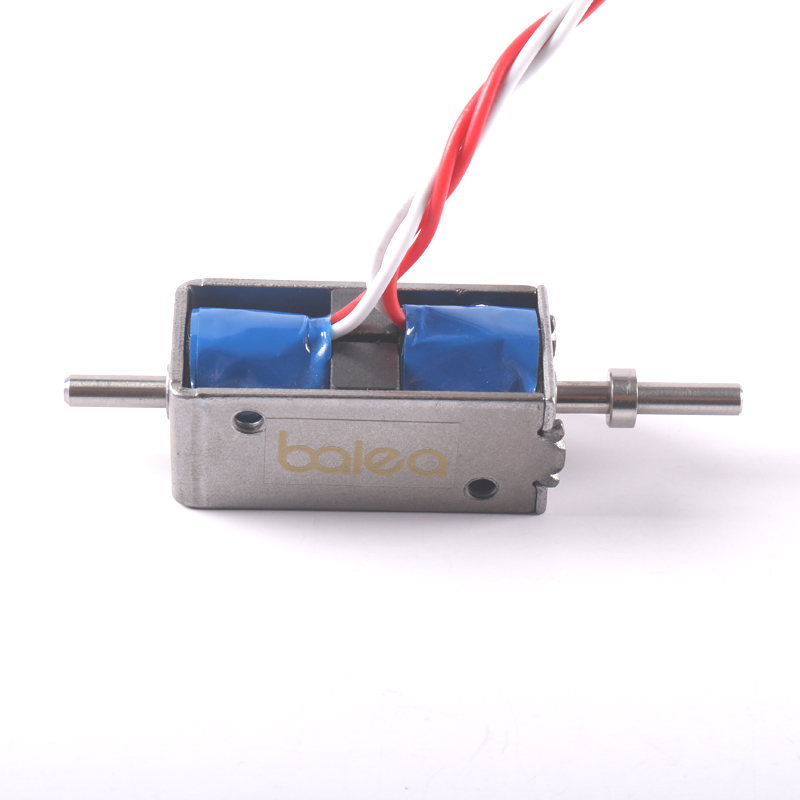

    三根线的保持电磁铁：假如是一根红线，一根黑线，一根白线，其中白线为公共线，当白线接电源正极时，电源负极接上红线时，产品动作杆伸出，当电源负极接上黑线时，保持电磁铁厂家动作杆缩回。如下图：

    四根线的保持电磁铁：假如是一根红线，一根黑线，一根白线，一根绿线，当红线接电源正极时，黑线接电源负极，产品动作杆伸出，当需要缩回时，白线接电源正，绿线接电源负，这样就缩回了。如下图：
