电磁铁行程与力量的关系

电磁铁行程与力量的关系

行程的定义：电磁铁推动或拉动物体，从一个位置推或拉到另一个位置，这个距离我

      们称为行程。

行程的基准：电磁铁通电后吸合到位，此时的行程定义为“0”mm行程，而吸合之前

      两个吸合面所间隔的距离，这就是此产品的行程。如间隔10mm,则为

        10mm行程，一般行程取决于所应用场所的需求。

行程与力量的关系：行程越大，两个吸合面的距离越大，力量越小，反之，行程越

         小，两吸合面的距离越小，力量越大。

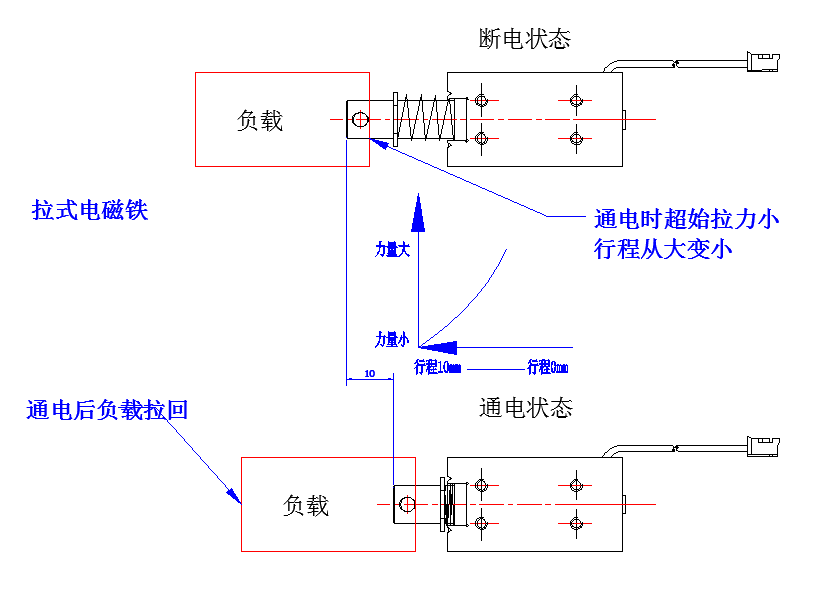

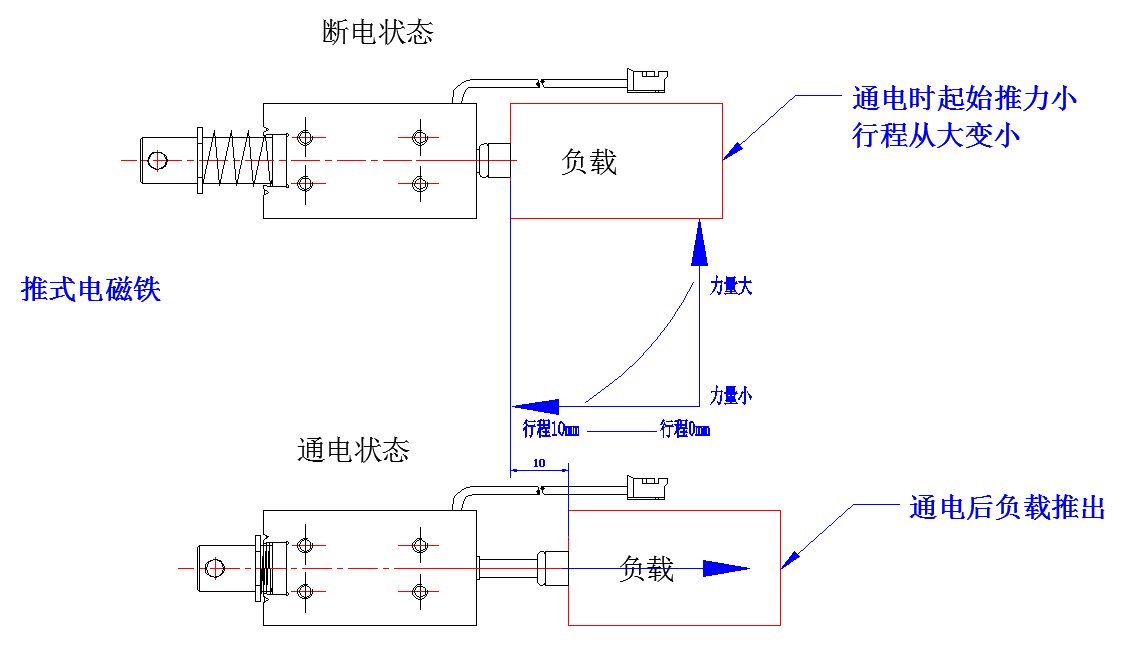

明白什么叫行程，且知道行程与力量的关系后，下面通过图示分别表达拉式电磁铁与

推式电磁铁不同行程不同的力量曲线。

从以上两图可以看出，推式电磁铁和拉式电磁铁，两种的力量曲线，行程越大，力量越小，推式电磁铁是靠顶杆推出，拉式电磁铁是靠拉杆拉回。
