三棍闸电磁铁厂家

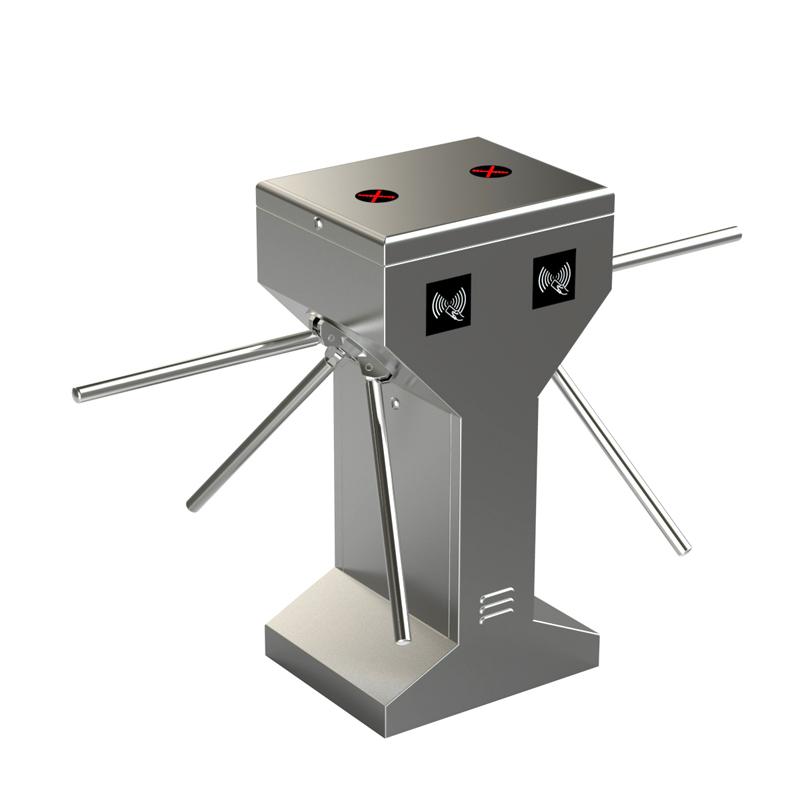

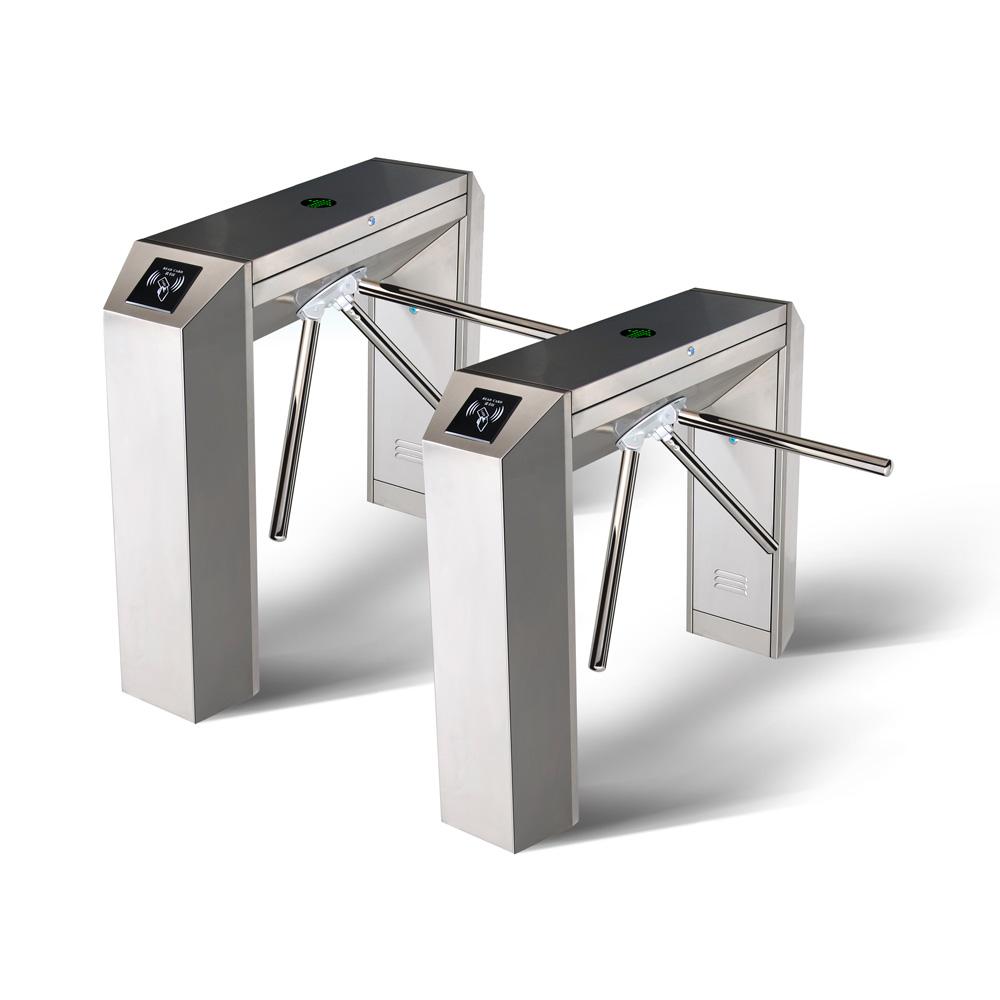

通道三棍闸，应用在各种门禁，小区等场所，且越来越广泛，那么它的原理是什么样的呢？且产品的工作方式是什么样的？我们一一来了解一下。

三棍闸，分为以下几个部分，机箱，机芯，电控系统，传动部件组成，机芯主要部件是三棍闸电磁铁，传动轴，机架，三棍闸门。电控系统主要组成部件有主板，读卡器，红外传感器，指示面板，报警器等。传动部件主要就是三棍闸电磁铁了。

其工作原理如下：

1.    读卡器读到有效卡，向主板反馈通过信号。

2.    主板接收到通过信号，控制机芯松开三棍闸门，并指示可通过信号。

3.    人员通过后，红外感应人通过后，完成一个工作周期。

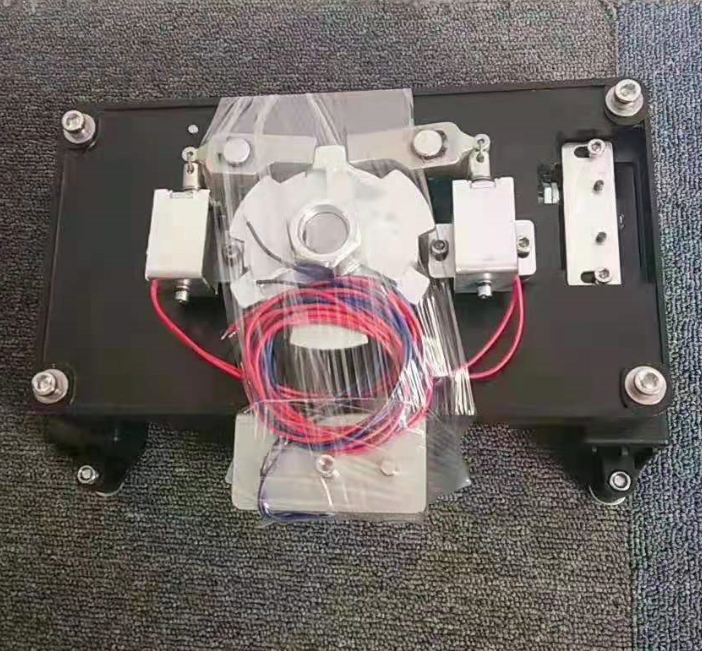

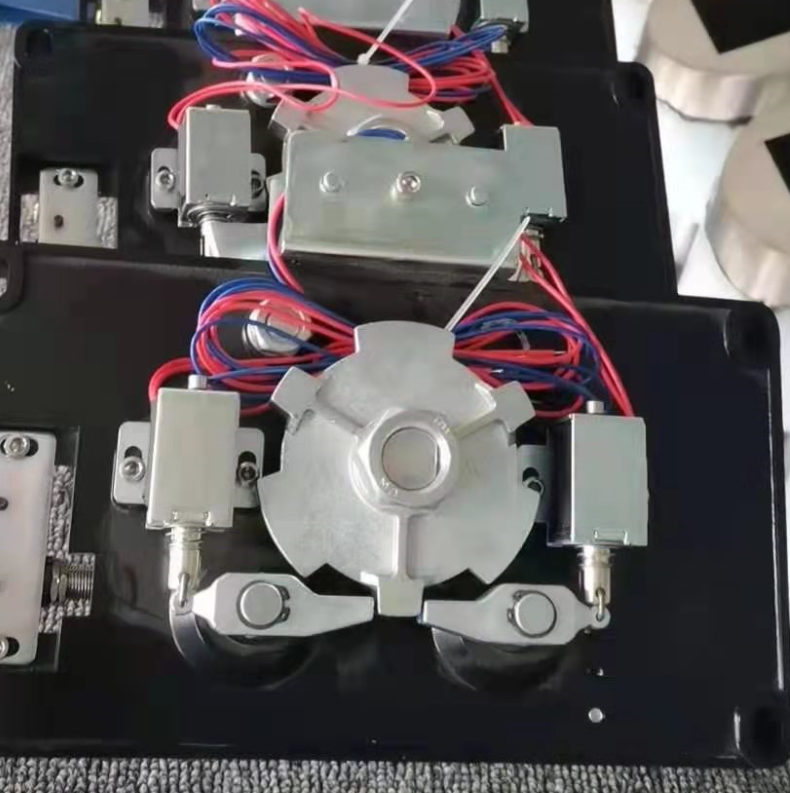

  而产品中的三棍闸电磁铁，是内部的一个传动部件，如下图所示：接收到主板通电信号时，电磁铁拉动限位闸，传动轴可以转动，人员通过。

三棍闸电磁铁有两个，两个是方形BYP1040，一个圆形BYH3530。

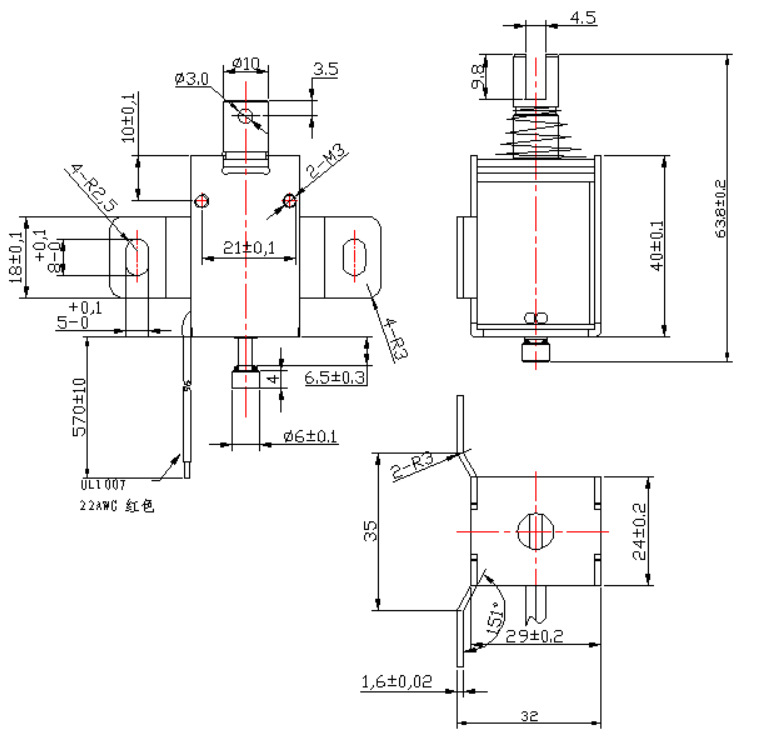

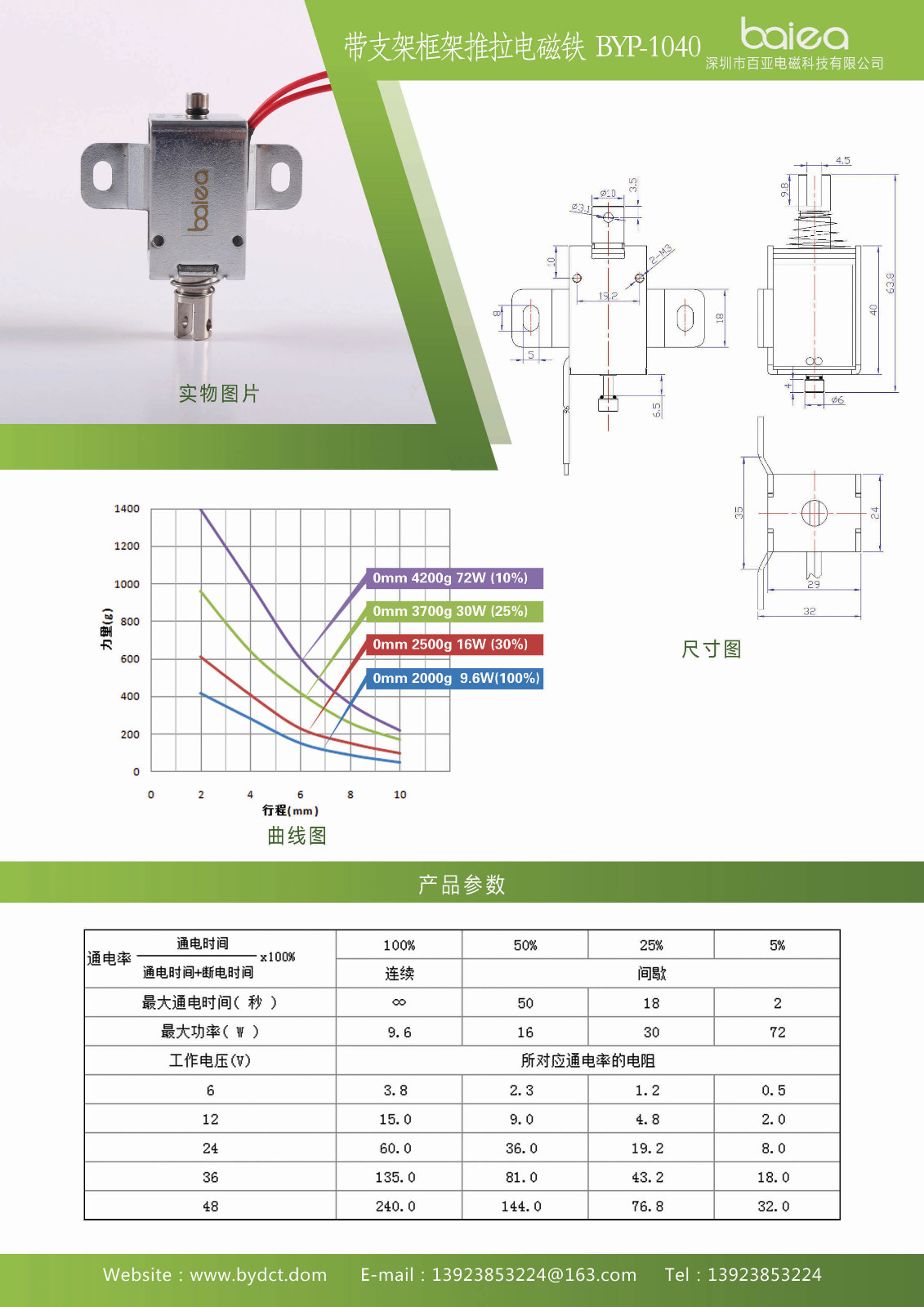

三棍闸电磁铁BYP1040的尺寸图如下：

三棍闸电磁铁BYP1040的参数如下：

常规采用的是DC24V，16W的那款，50%通电率。

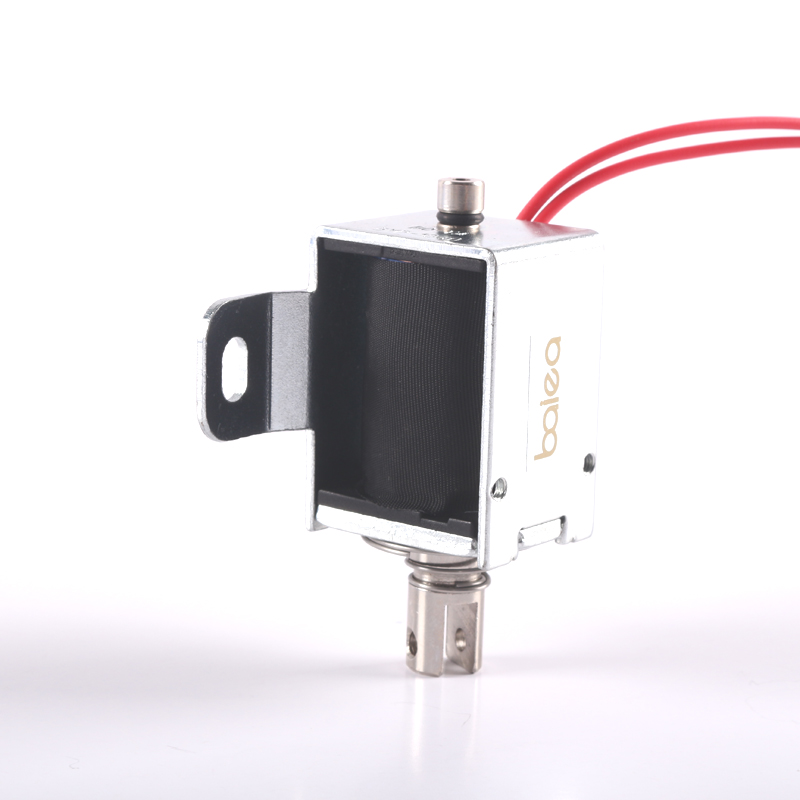

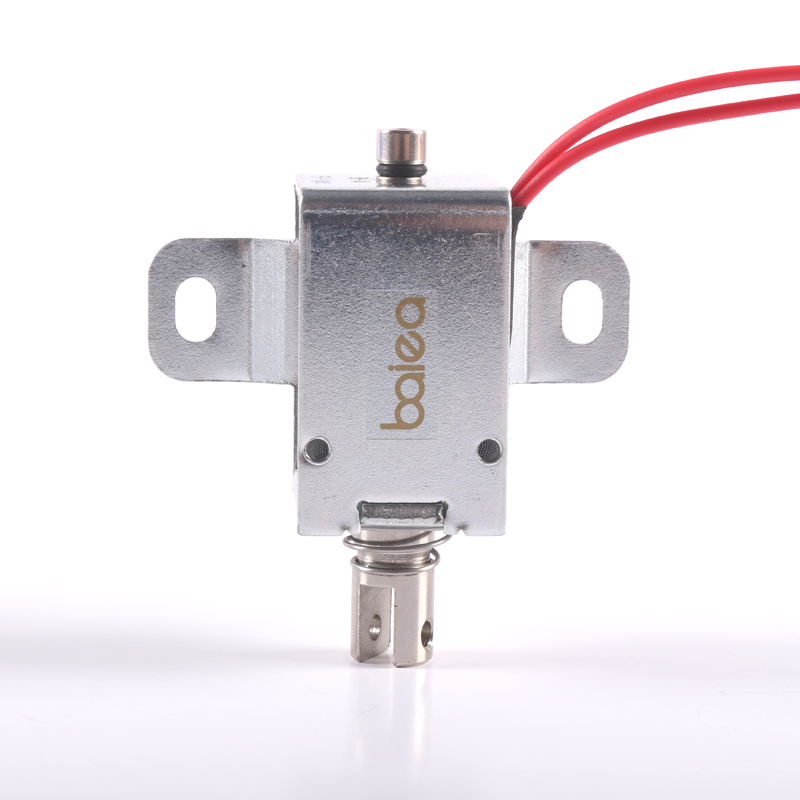

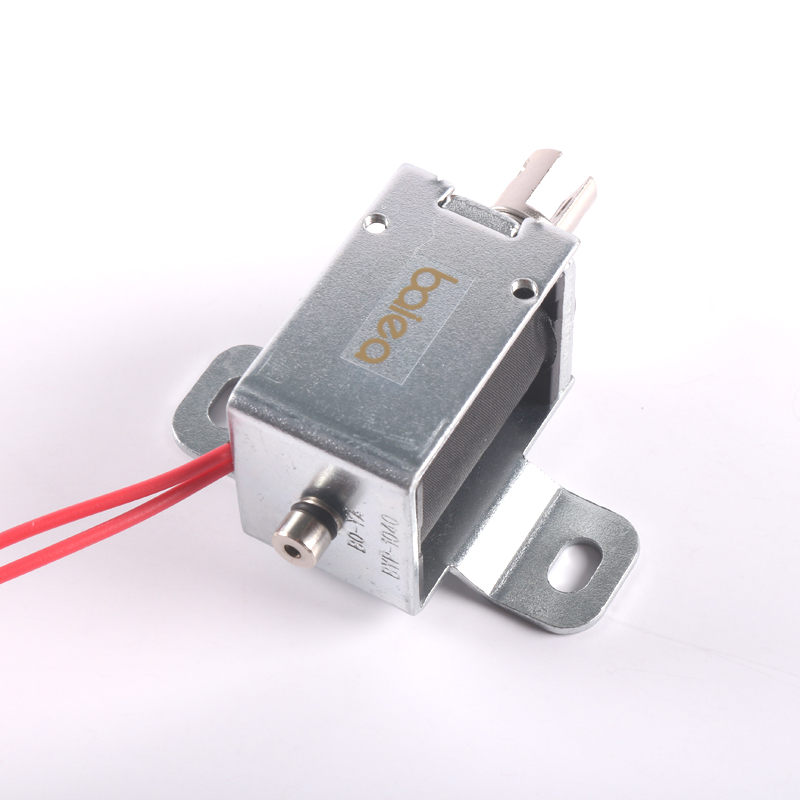

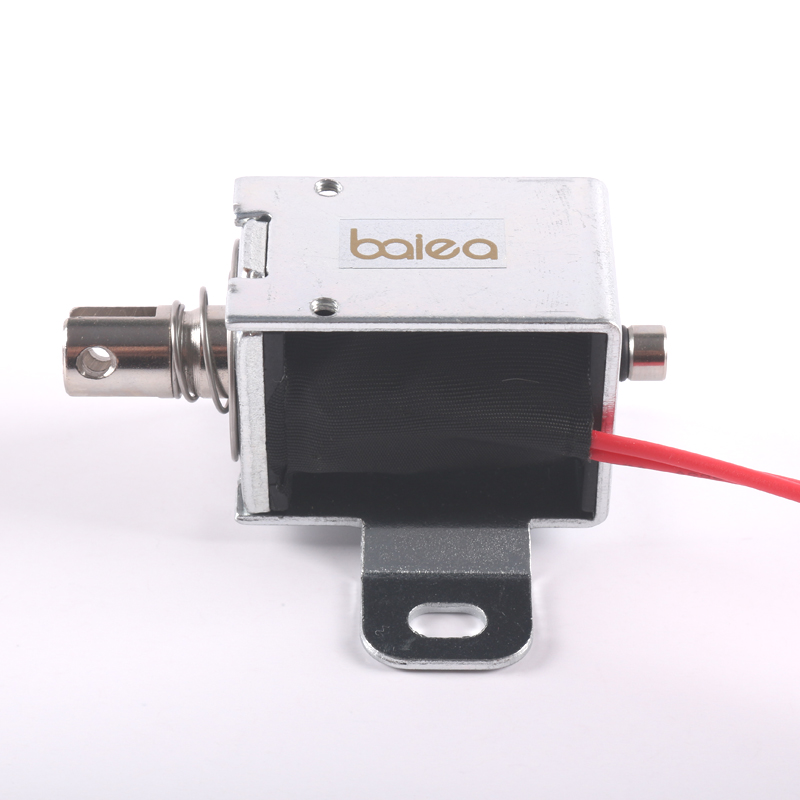

三棍闸电磁铁BYP1040的实拍图如下：

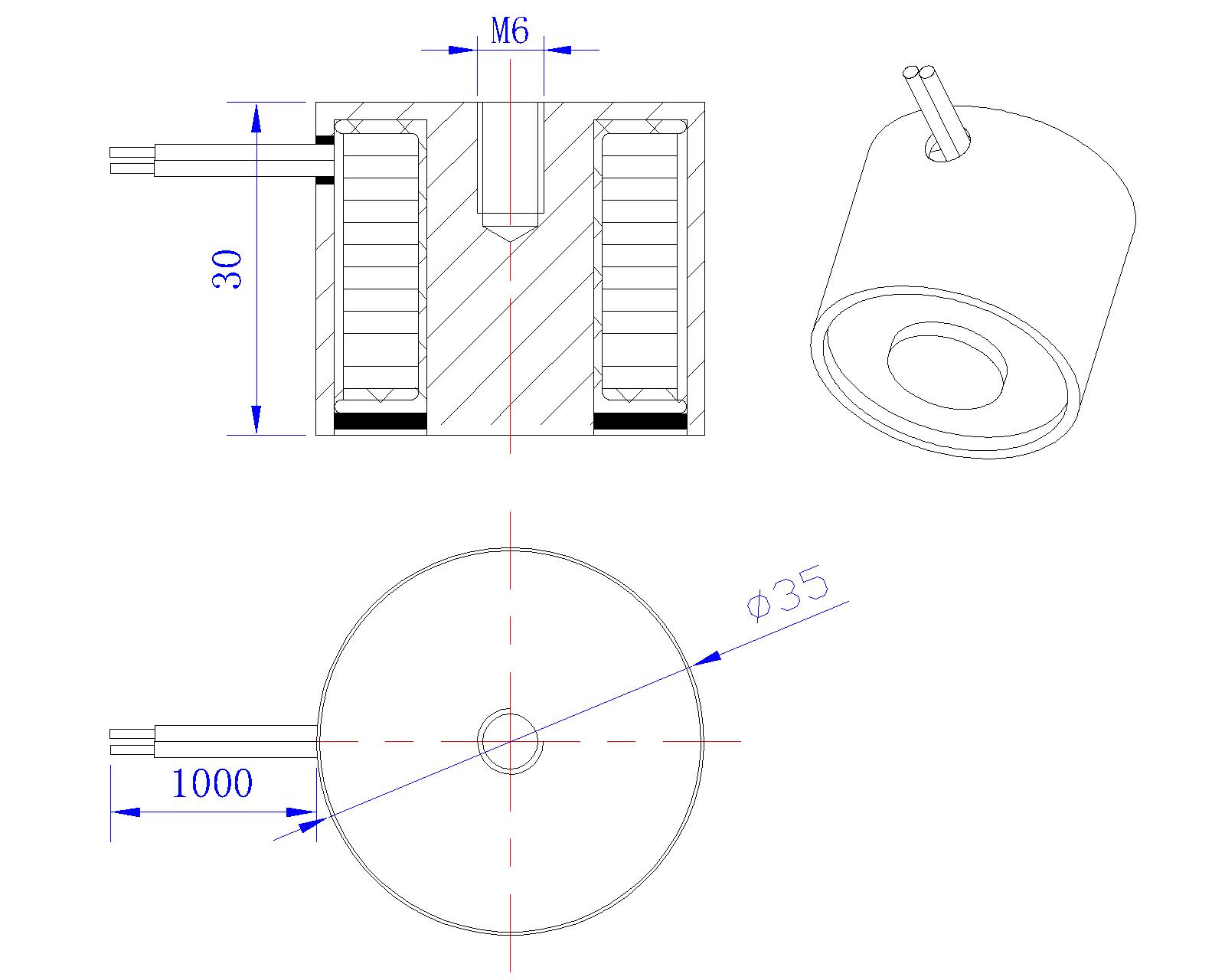

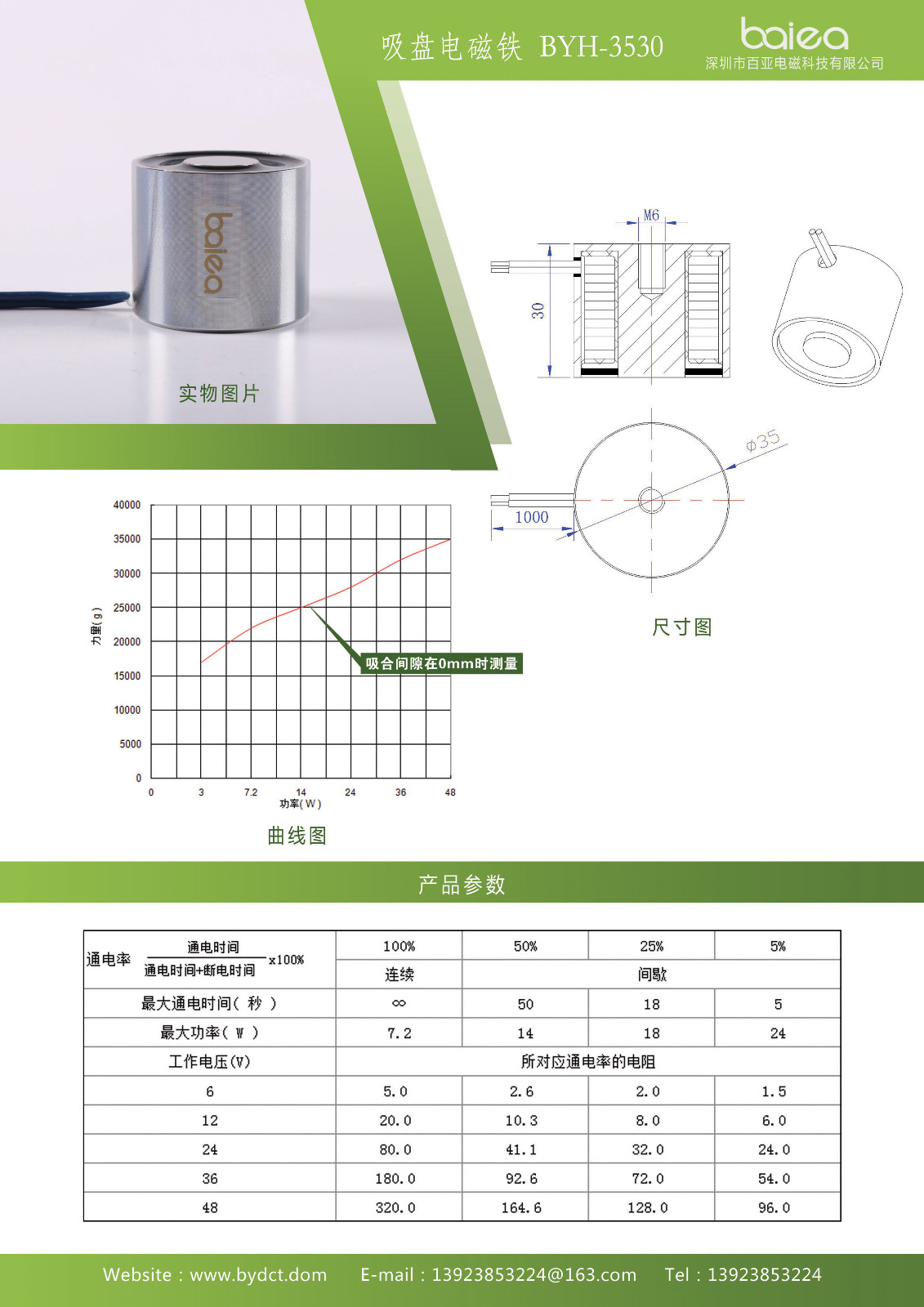

三棍闸电磁铁BYH3530的尺寸如下：

三棍闸电磁铁BYH3530的参数如下：

常规采用长时间100%通电的，DC24V，7.2W。

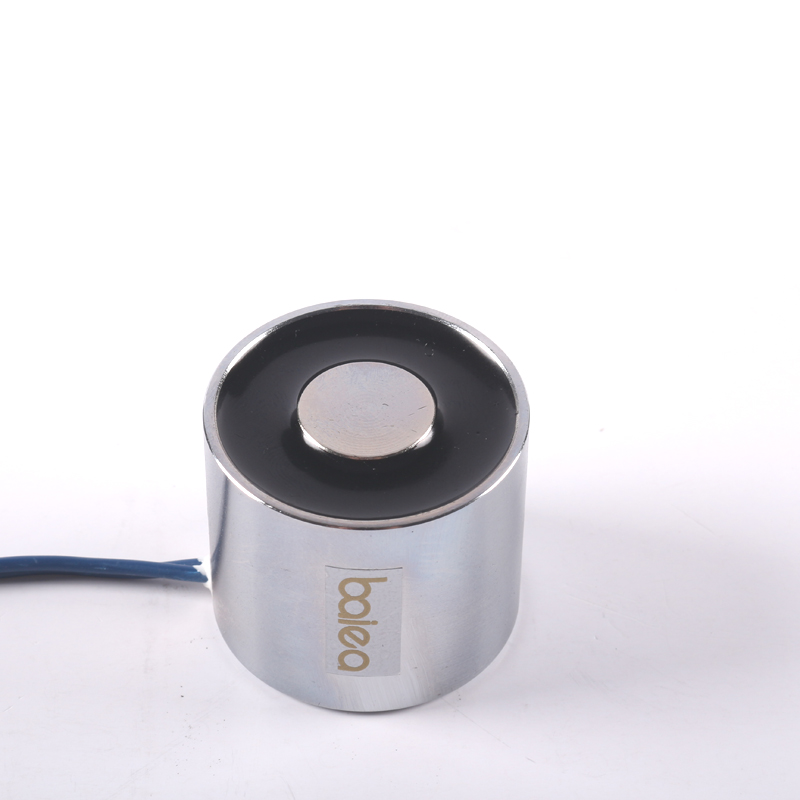

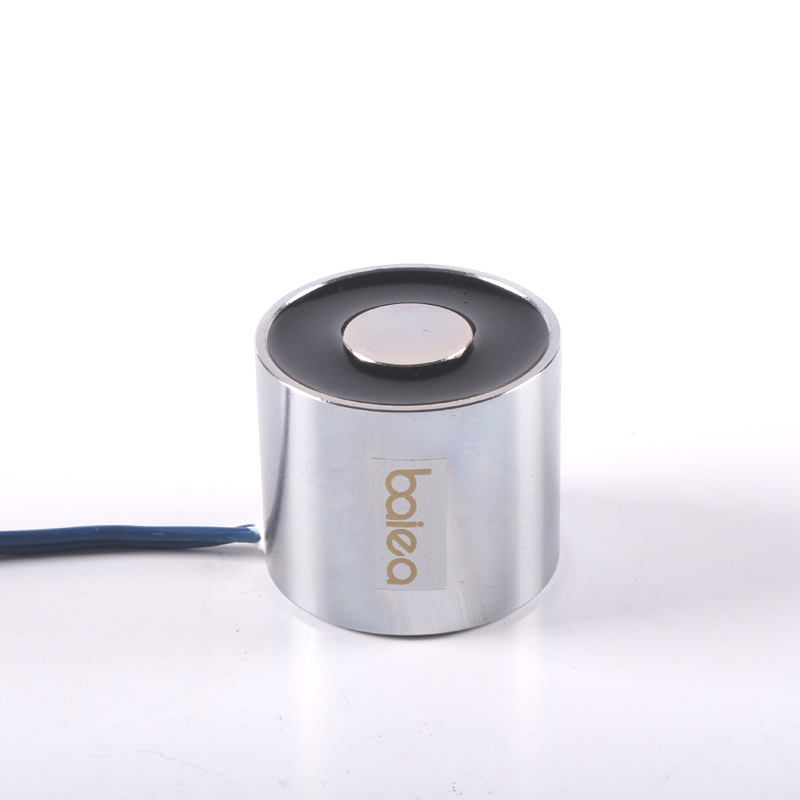

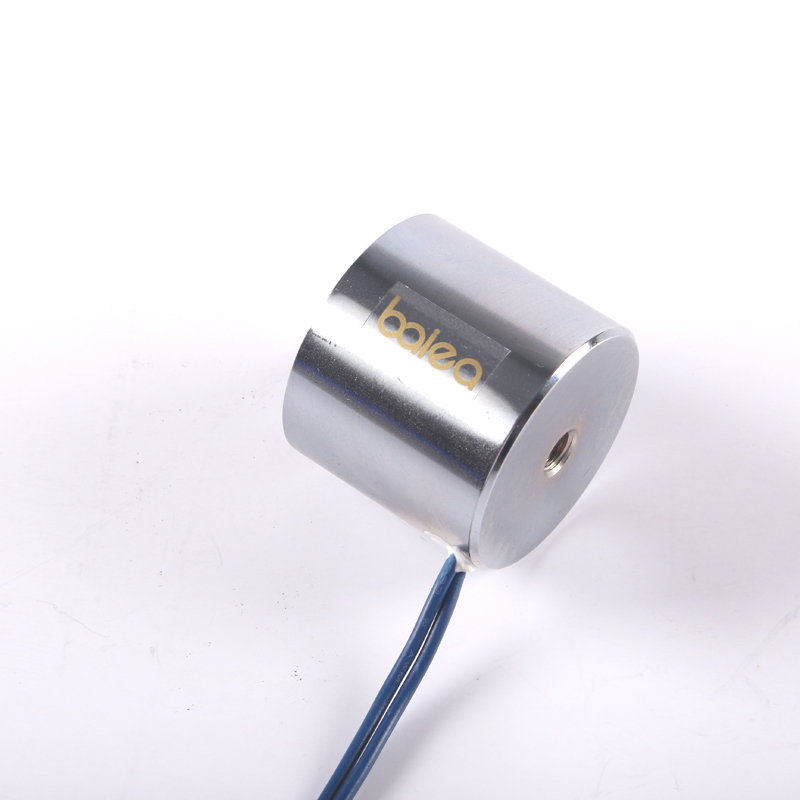

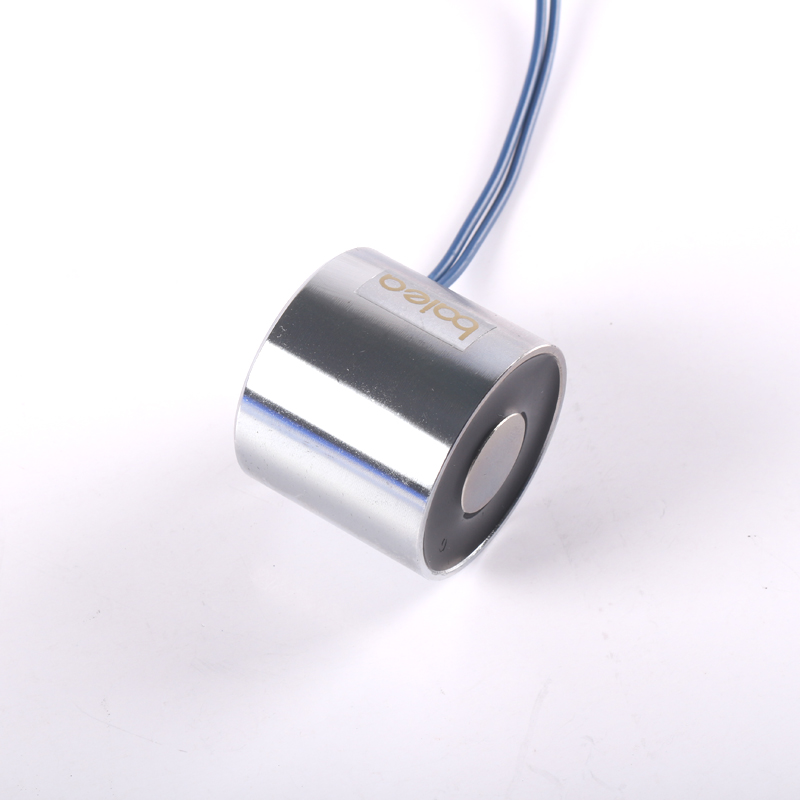

三棍闸电磁铁BYH3530的实拍图如下：

产品工作视频如下：
