换电柜电磁锁

常规换电柜电磁锁的参数如下：

动作性能，通电开锁，断电不上锁，需要关门后上锁，带锁扣，带信号反馈，带维修手动开锁。

额定参数(RATED PARAMETER)

1.电压(VOLTAGE):DC-12V

2.电流(CURRENT):2A (DC-12V 20℃)

3.功率(WATTAGE):24W

4.直流电阻(DC RESISTANCE):6Ω±5%( 20℃)

5.工作循环(DUTY CYCLE): 通电频率40%，通400ms,断1000ms。最长通电时间可通30秒，电流在2A的情况下，常规的使用情况为通3次200ms，再断电，确保信号失灵。

6.绝缘等级(INSULATION CLASS):  B类（B CLASS ）

7.其他要求(OTHER REGUIREMENTS): 最小启动电压DC8V 测试

性能要求（ PERFORMANCE CHARACTERISTICS )

1.标准测试条件（STANDARD TEST CONDITION）:DC-12V (20℃)。

2.负载垂向上 (THE LOAD IS VERTICALLY UPWARD)

3.在上锁的情况下，确保最小启动电压可开锁

电气特性(ELECTRONICAL CHARACTERISTICS)

1.绝缘电阻(INSULATION RESISTANCE):

  线圈和框架间BETWEEN COIL AND FRAME 100MΩ 500VDC

2.耐电压 (DIELETRIC STRENGTH):

  线圈和框架间 600ACV(50/60Hz) 1 Sec  10 mA

3.温升(TEMPERATURE RISE):

    Max65℃(6VDC,power-on 50%)

4.寿命(LIFE): 200，000  (20℃ 12VDC OFF 0.3 Sec,ON 1 Sec）

5.电线与线圈的强度(COIL AND LEAD WIRE STRENGTH):0.5kgf

6.工作环境(OPERATING ENVIRONMENTS):-5℃∽65℃/5%RH∽85%RH

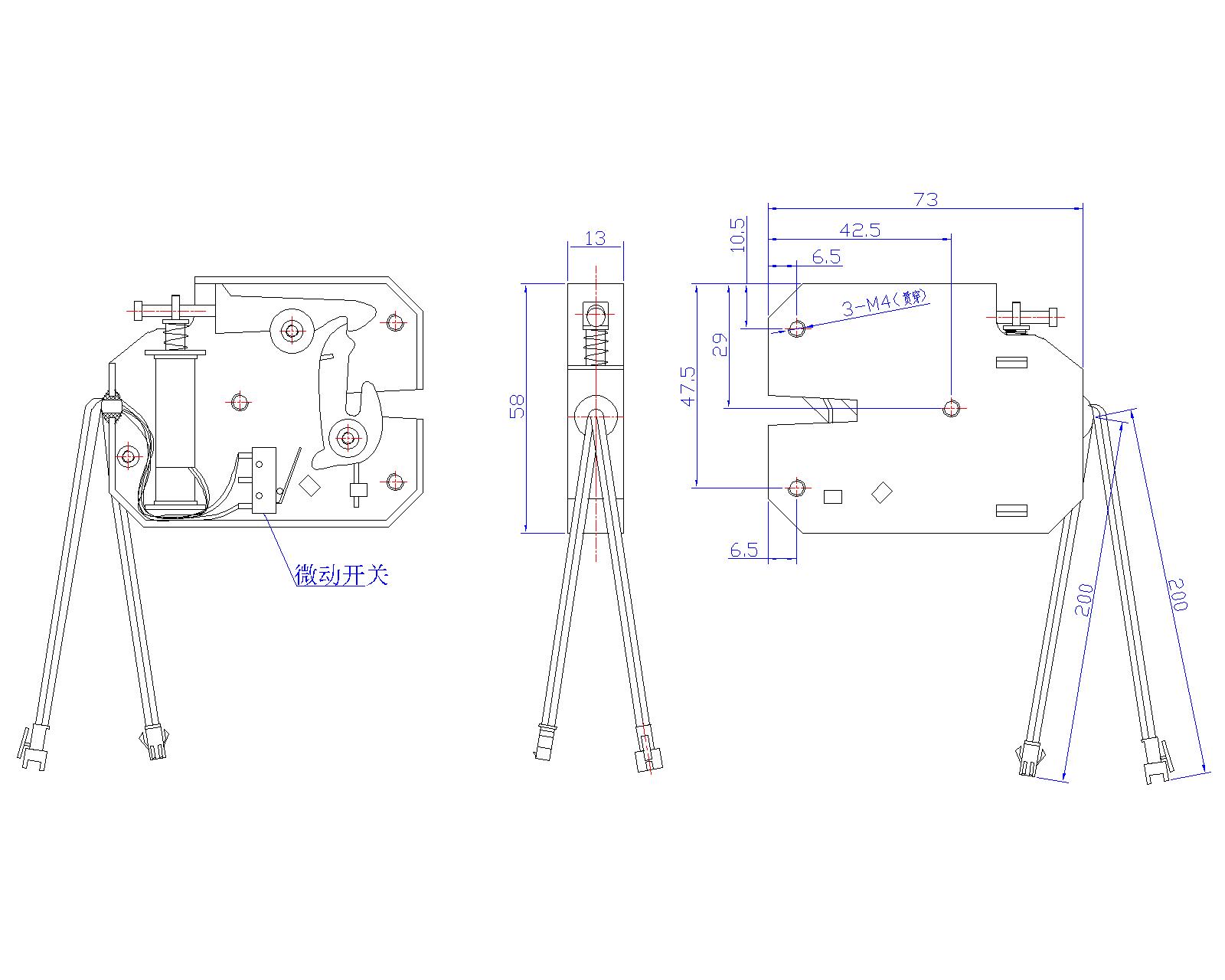

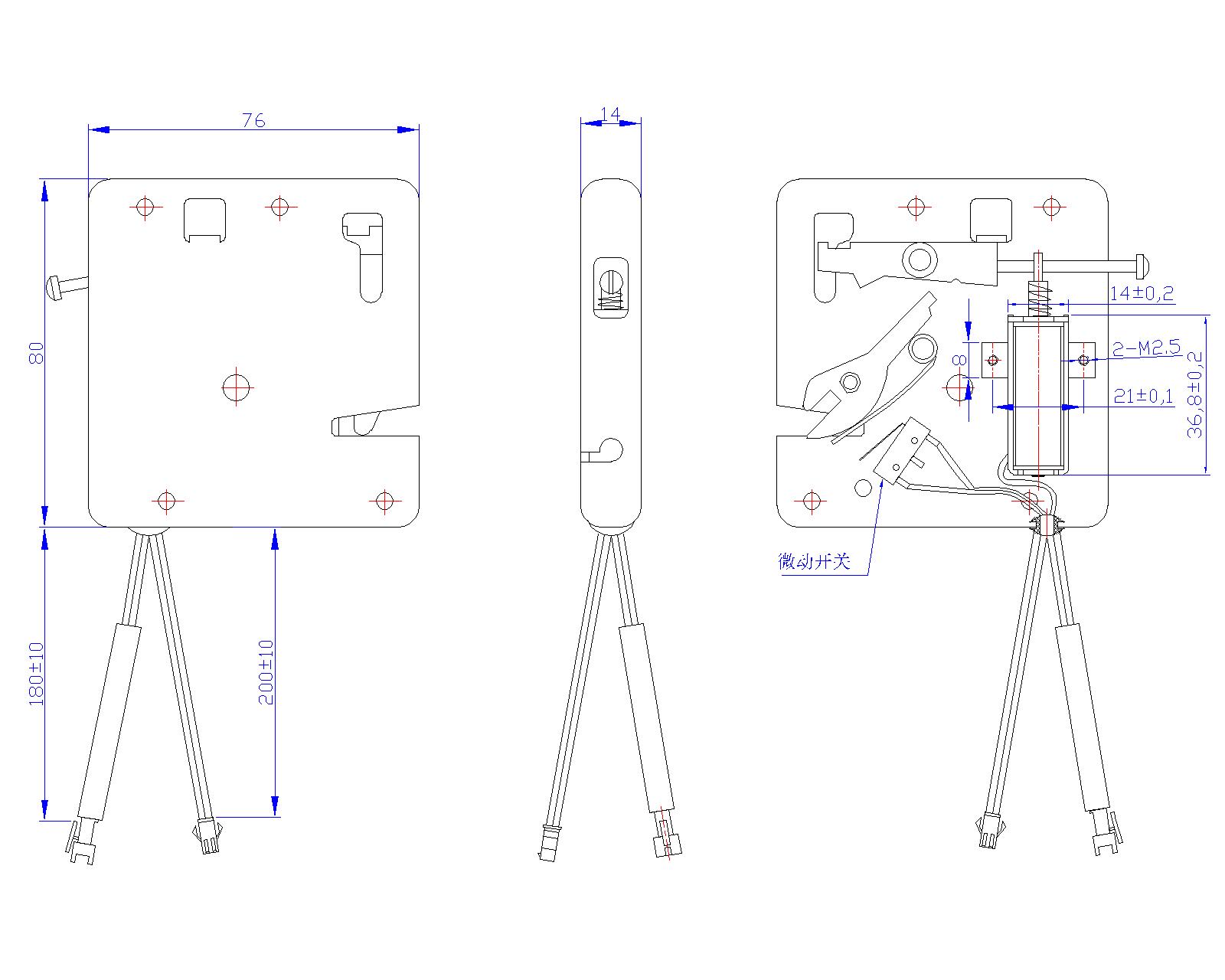

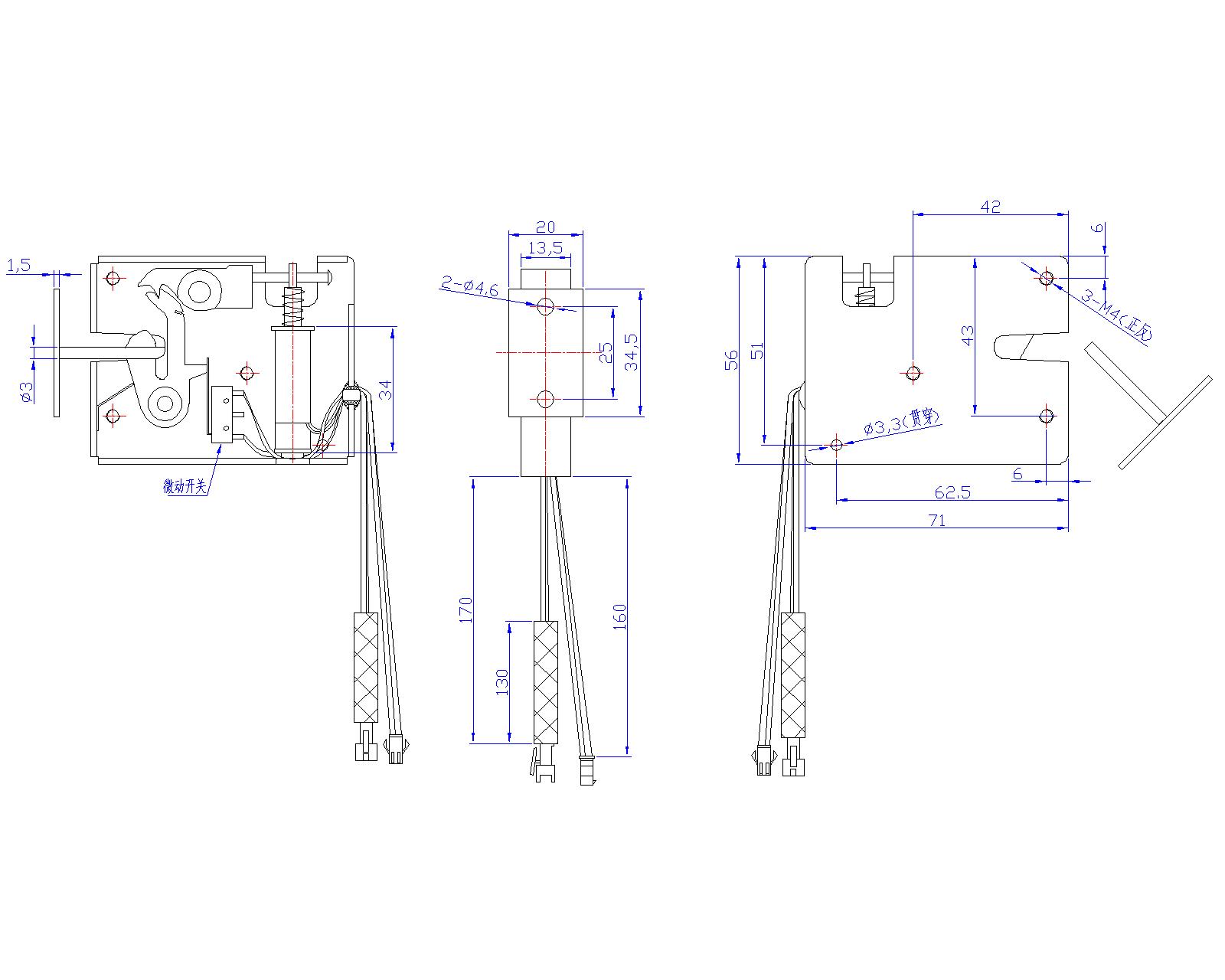

常规换电柜电磁锁的尺寸：

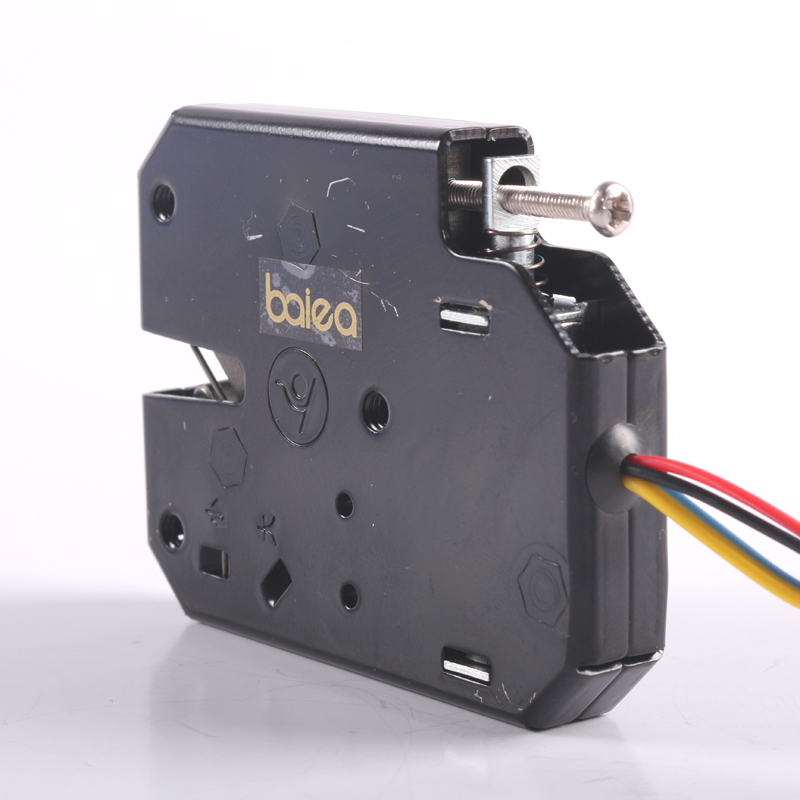

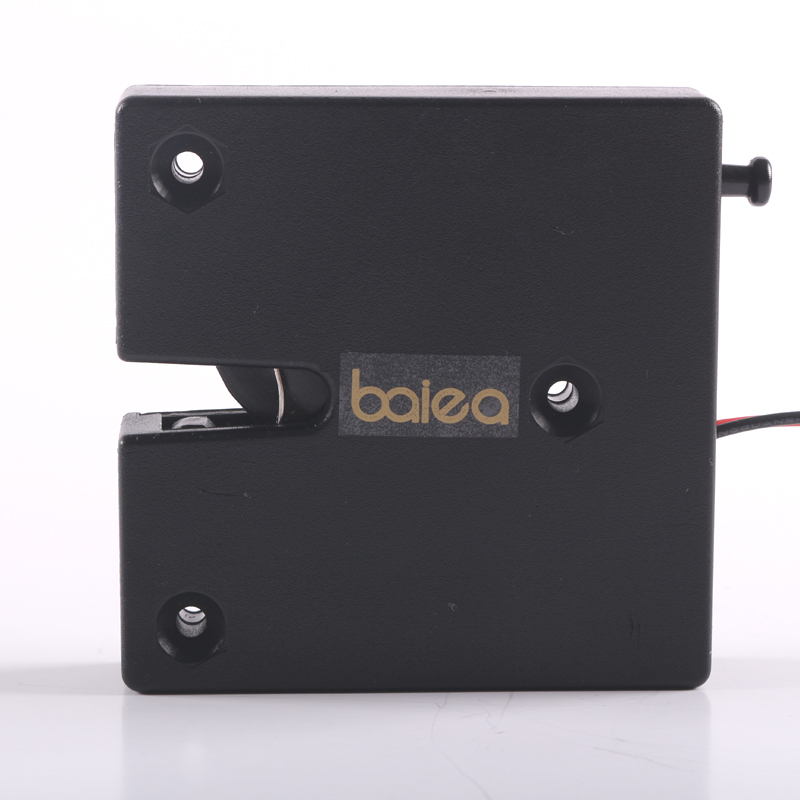

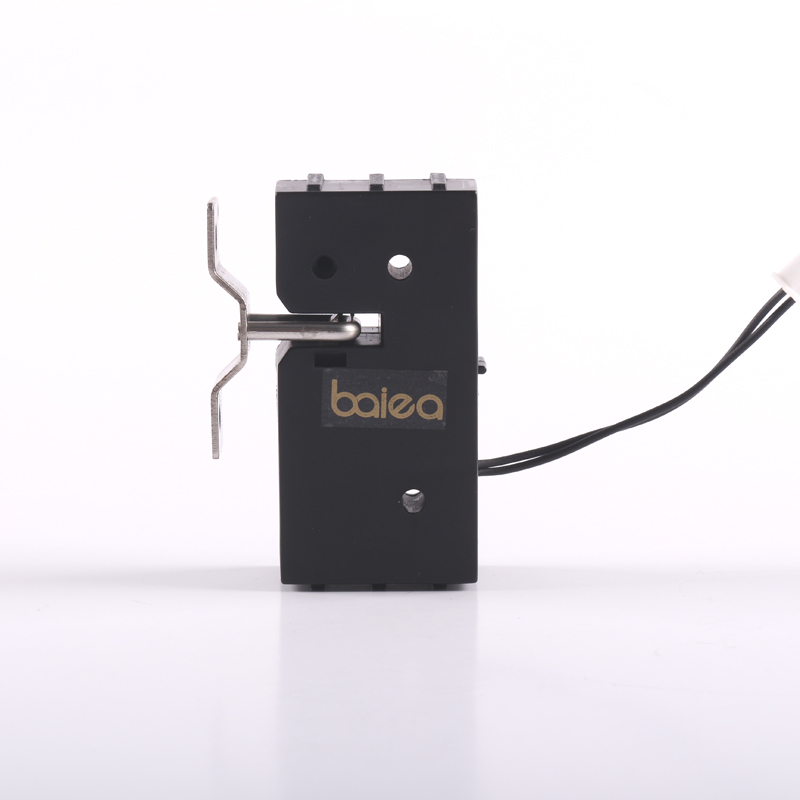

常规换电柜电磁锁的实拍图：
