全高闸电磁铁3080

全高闸电磁铁3080额定参数(RATED PARAMETER)

1.电压(VOLTAGE):DC-24V

2.电流(CURRENT):0.5A (DC-24V 20℃)

3.功率(WATTAGE):12W

4.直流电阻(DC RESISTANCE):48Ω±5%( 20℃)

5.工作循环(DUTY CYCLE): 通电频率100%，可长时间一直通电。

6.绝缘等级(INSULATION CLASS):  B类（B CLASS ）

7.其他要求(OTHER REGUIREMENTS):

全高闸电磁铁3080性能要求（ PERFORMANCE CHARACTERISTICS )

1.标准测试条件（STANDARD TEST CONDITION）:DC-24V (20℃)。

2.负载垂向上 (THE LOAD IS VERTICALLY UPWARD)

3.力量：不装客户机构, DC-24V.

行程(STROKE) 10mm：≥1000gf

行程(STROKE) 15mm：≥400gf

全高闸电磁铁3080电气特性(ELECTRONICAL CHARACTERISTICS)

1.绝缘电阻(INSULATION RESISTANCE):

  线圈和框架间BETWEEN COIL AND FRAME 100MΩ 500VDC

2.耐电压 (DIELETRIC STRENGTH):

  线圈和框架间 600ACV(50/60Hz) 1 Sec  10 mA

3.温升(TEMPERATURE RISE):

    Max65℃(6VDC,power-on 50%)

4.寿命(LIFE): 500，000  (20℃ 12VDC OFF 0.3 Sec,ON 1 Sec）

5.电线与线圈的强度(COIL AND LEAD WIRE STRENGTH):0.5kgf

6.工作环境(OPERATING ENVIRONMENTS):-5℃∽65℃/5%RH∽85%RH

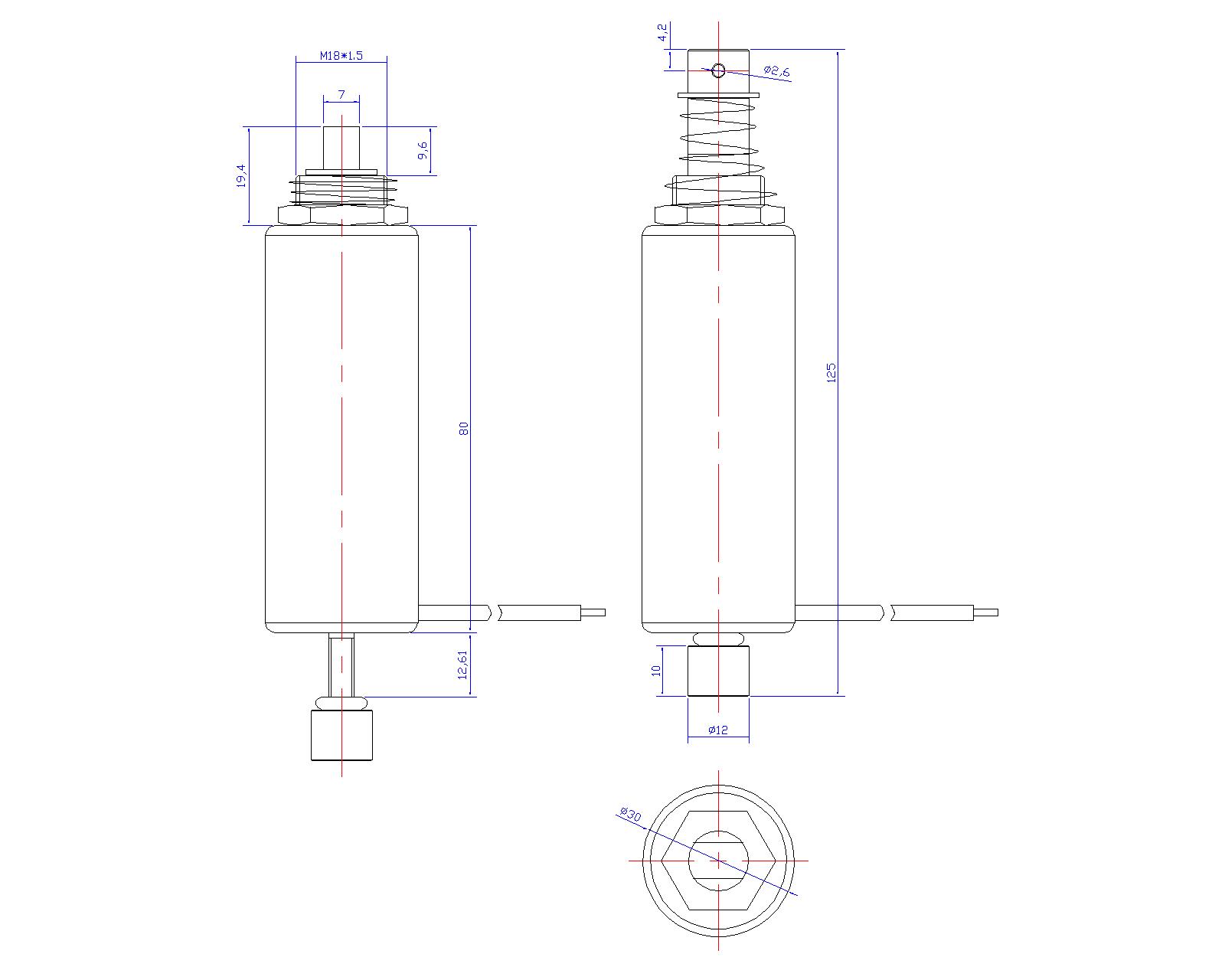

全高闸电磁铁3080尺寸：

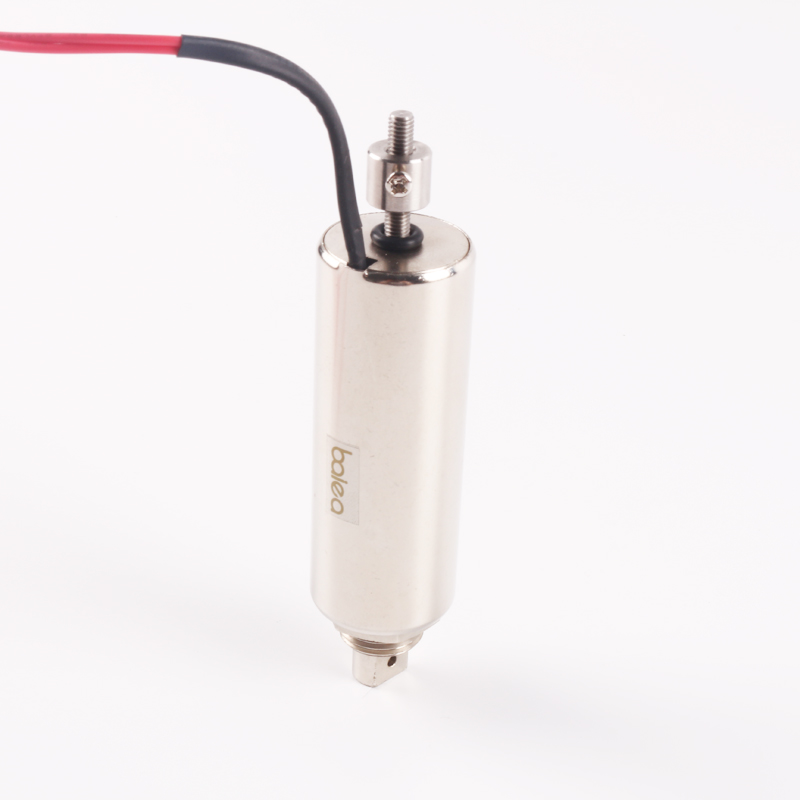

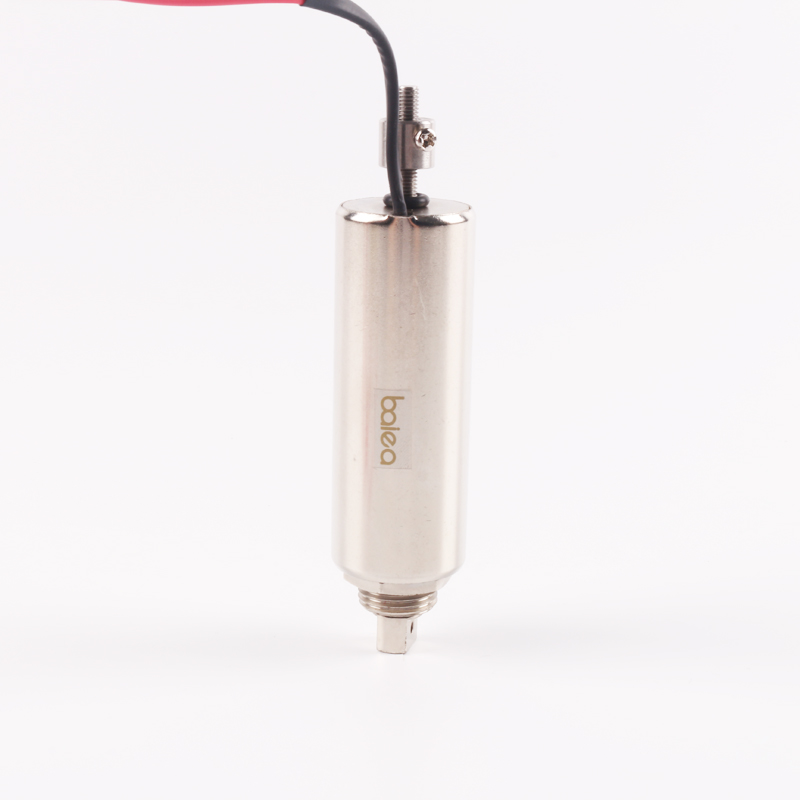

全高闸电磁铁3080单向双向实拍：

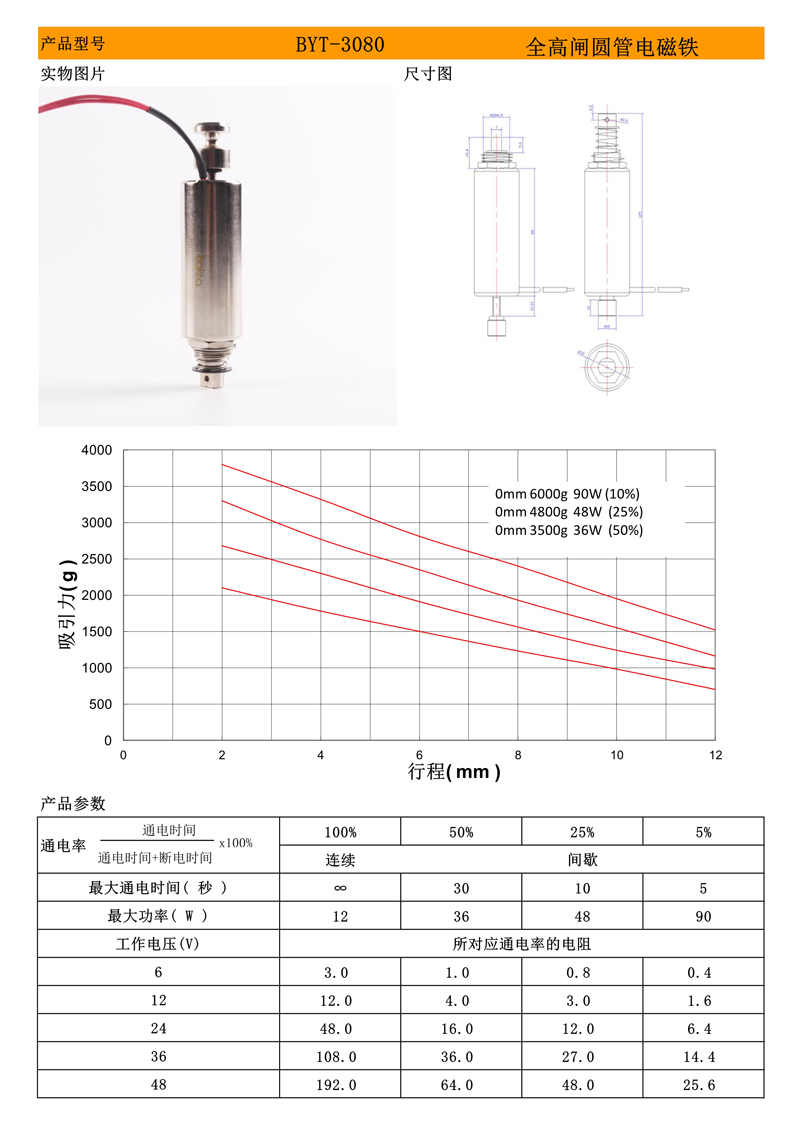

其它全高闸电磁铁3080的参数，如需要其它电压及功率，通电率的产品，请对照以下表格参数选择。
